Komponen-komponen HP

1. Pendahuluan
Didalam perangkat handphone banyak komponen yang digunakan seperti : Transistor, IC (Intergrated Citcuit), Dioda, dan sebagainya. Untuk dapat mengerti bekerjanya rangkaian pada perangkat handphone maka harus dipelajari sifat dari komponen-komponen yang penting. Pada bab ini akan dibicarakan komponen-komponen yang terdapat pada perangkat handphone secara garis besar dan bekerjanya rangkaian yang penting.
Komponen yang terdapat pada perangkat handphone dapat di klasifikasikan menjadi dua bagian, yaitu komponen internal dan external.

a. Komponen Internal



Komponen internal adalah komponen yang terdapat pada mesin handphone, dimana komponennya terpasang pada papan PCB (Printed Circuit Board). Komponen internal dapat digolongkan dalam beberapa golangan yaitu:
 Komponen pasif
Yang dimaksud dengan komponen pasif adalah komponen-komponen elektronika yang tidak dapat menghasilkan tenaga apabila di aliri aliran listrik.
Beberapa contoh komponen yang termasuk pasif adalah : tahanan (Resistor), Kapasitor (kondensator),dan sebagainya.
1. Resistor
Tahanan listrik dalam bidang elektronika disebut juga resistor atau resistence. Dalam bahasa Belanda dikenal dengan nama Werstand.
Tahanan listrik adalah komponen yang paling banyak dipergunakan dalam rangkaian elektronika, hal ini di sebabkan karena sifat dan fungsi dari tahanan itu sendiri.
Besar kecilnya nilai tahanan dapat dinyatakan dengan satuan Ohm atau ditulis dengan huruf latin Ω (omega) dan notasinya ditulis dengan huruf R.
Bentuk fisik dari tahanan adalah seperti pada gambar di bawah ini.



Fungsi dari pemasangan tahanan (resistor) dalam suatu rangkaian adalah:
- Sebagai pembatasan atau pengatur arus.
- Sebagai pengatur tegangan.
- Sebagai pembagi tegangan.
2. Kondensator
Seperti halnya resistor, kondensator adalah termasuk salah satu komponen pasif yang banyak dipergunakan dalam rangkaian elektronika.
Kondensator dalam bidang elektronika disebut juga kapasitor atau condenser.
Kapasitor berasal dari kata Capasitance atau kapasitas yang artinya adalah kemampuan untuk menyimpan aliran listrik untuk sementara waktu.
Symbol dari kondensator adalah seperti pada gambar dibawah ini:



Besarnya kapasitas dari kondensator dinyatakan dengan satuan farad (F) dan notasinya ditulis dengan huruf capital C.
Nama farad diambil sebagai tanda penghargaan kepada seorang pencipta kondensator yang bernama Michael Faraday.
Dalam praktek biasanya satuan Farad (F) dianggap sangat terlalu besar, sehingga dalam pemakaiannya satuan farad diperkecil menjadi :
- Mikro Farad disingkat µF
- Nano Farad disingkat nF
- Piko Farad disingkat pF
Perbandingan satuan-satuan tersebut adalah:
1 Farad (F) = 1.000.000 µF (µF=mfd)
1 mikro Farad (µF) = 1.000 nF
1 nano Farad (nF) = 1.000 pF
Tujuan penggunaan kondensator dalam suatu rangkaian elektronika adalah :
- Sebagai kopling antara rangkaian yang satu dengan yang lainnya (pada rangkaian Power Supply).
- Sebagai filter dalam rangkaian Power Supply.
- Sebagai pembangkit frekuensi dalam rangkaian antenna.
- Menghilangkan bouncing (loncatan api) bila di pasang pada saklar.
3. Lilitan (Kumparan)
Simbol dari lilitan (kumparan )



 Komponen aktif
Yang dimaksud dengan komponen aktif adalah komponen elektronika yang bila dialiri aliran listrik atau signal akan menghasilkan tenaga.
Yang termasuk dalam komponen aktif diantaranya adalah: Dioda, Transisitor, Intergrated Circuit (IC).

1. Dioda
Dioda ada tiga jenis, yaitu : dioda semikonduktor, dioda zener, dan LED (Light Emitting Dioda). Dioda memiliki dua buah kaki yaitu kaki anoda dan katoda. Pada dioda, arus listrik hanya dapat mengalir dari kutub Anoda ke kutub Katoda sedangkan arus yang mengalir dari Katoda akan ditahan oleh bahan katoda.
Jenis : Dioda penyearah, dioda zener, LED (Light Emitting Diode)
Simbol :
(Dioda penyearah)

(Dioda zener)

( LED )
Sifat : Dapat melewatkan arus listrik dengan arah tertentu saja.
Notasi : D
Fungsi : Sebagai penyearah yang merubah tegangan AC menjadi tegangan DC, juga sebagai stabiliser yang menstabilkan tegangan listrik. LED berfungsi sebagai lampu indikator.
Bentuk Fisik Dioda

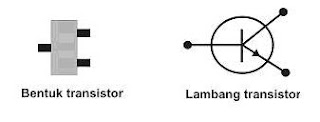

2. Transistor
Kalau kita perhatikan hampir dalam setiap rangkaian elektronika masa sekarang ini banyak di jumpai satu atau beberapa buah komponen yang bentuknya kecil dan warnanya hitam yang dilengkapi dengan 3 buah kaki. Komponen tersebut dinamakan transistor.



Transisitor pada umumnya dipergunakan sebagai penguat atau amplifier.
Seperti juga halnya dengan dioda, transistor juga dibuat dari bahan germanium, silicon dan indium. Transistor sendiri sebenarnya adalah hasil pengembangan dari 2 buah dioda jenis PN dan NP yang dipertemukan sehingga akan membentuk elektoda yang berfungsi sebagai pengontrol pertemuan antara bahan PN dan NP tersebut.

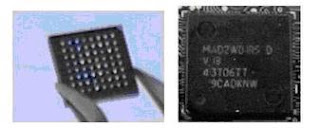

3. IC (Intergrated Circuit).
Perkembangan teknologi elektronika telah berkembang dengan pesatnya. Hal ini ditandai dengan bermunculannya produk-produk baru yang disebut Intergrated Circuit (IC). Komponen IC tersebut dibentuk dari beberapa macam komponen dirangkai menjadi satu rangkaian yang terintergrasi dalam bentuk sebuah chip.
Dengan memasang beberapa buah komponen IC telah memungkinkan seseorang dapat menciptakan suatu perangkat elektronika yang moderen seperti computer dan yang lainnya.



Seperti terlihat pada gambar di atas, bentuk fisik dari komponen IC adalah kecil dan berwarna hitam yang dibuat dari bahan silicon.
Berbeda dengan transistor, sekalipun bentuknya kecil, IC memiliki banyak kaki. Banyaknya kaki tergantung dari banyaknya komponen yang membentuk IC tersebut.
Fungsi dari IC tentunya akan bermacam-macam tergantung rangkaian yang diintergrasikannya itu.

4. Perkembangan IC Handphone
Perkembangan teknologi Hanphone pada generasi sekarang begitu pesat, sehingga fungsi handphone makin canggih dengan tambahan-tambahan fitur seperti kamera digital, radio, LCD berwarna dengan resolusi tinggi dll.
Pada handphone generasi lama ukurannya begitu besar, padahal belum terdapat fitur-fitur canggih di dalamnya. Mungkin yang kita bayangkan sebelumnya jika handphone di tambah fitur-fitur canggih maka ukuran handphone akan makin besar.
Dengan kemajuan teknologi semikonduktor yaitu IC (Intergrated Circuit) ukuran Handphone makin kecil padahal terdapat tambahan-tambahan fitur didalamnya. Hal tersebut di sebabkan rangkaian system handphone sudah banyak yang di gabungkan di dalam satu IC, sehingga sudah tidak lagi membutuhkan tempat yang besar. Akan tetapi bila bermasalah pada salah satu system tersebut, maka harus diganti keseluruhannya karena sudah dibuat satu packing.
IC yang paling banyak dipasaran diantaranya:
 UEM
Pada ponsel Nokia terdapat IC UEM (Universal elktronik module), pada IC tersebut merupakan gabungan subsistem :
- Power supply
- Control charging
- UI driver
- Multy mode converter
- Audio amplifier
- Eeprom
- Booster SIMCard
 Helga dan Mjoiner
Pada ponsel nokia terdapat IC Helga dan Mjoiner, pada IC tersebut merupakan gabungan subsistem:
- Processor RF
- LNA (low noise Amplifier)
 CCONT
IC CCONT terdapat pada ponsel nokia type lama seperti : 3310,8210,2100. pada IC tersebut merupakan gabungan subsistem:
- Power Supply
- Booster Sim Card
 COBBA
IC COBBA terdapat pada ponsel nokia type lama seperti : 3310,8210,2100. pada IC ini terdapat SubSistem DSP (Digital Signal Proccesor) yang meliputi:
- Multy Mode Converter (A/D-D/A Converter)
- Audio Proccesor
 Hagar
IC Hagar terdapat pada ponsel nokia type lama seperti : 3310,8210,2100. pada IC ini terdapat SubSistem Proccesor RF (Buffer)

b. Komponen Eksternal
Komponen external adalah komponen yang terdapat pada handphone, dimana komponennya terpasang di luar papan PCB (Printed Circuit Board). Komponen external dapat diklasifikasikan dalam beberapa bagian, yaitu :
 Komponen UI (User Interface)
1. Keypad/Keyboard
Keyboard/keypad adalah alat perintah kepada sistem baseband, dimana perintah-perintah tersebut utnuk meng-input alfanumerik dan grafis, diantaranya:
- Tombol on/off
- Tombol untuk mengetikan angka, huruf.
- Tombol perintah dari pengguna (menu)



2. Mikrophone
Input suara yang di hasilkan oleh suara manusia akan di terima oleh mikrophone dimana gelombang suara tersebut akan dirubah menjadi gelombang elektromagnetik untuk di teruskan kepada sistem audio prosesor.



3. Earpeace/ Speakers
Output pada audio proccesor masih berbentuk gelombang elektromagnetik dan akan di teruskan kepada earpiece / speaker untuk di rubah menjadi getaran suara yang akan merambat pada udara agar dapat di dingar oleh telinga manusia.



4. LCD
Lcd merupakan alat media informasi yang berbentuk tampilan layar pada ponsel.lcd terdapat berbagai macam model, pada ponsel type lama lcd masih hitam putih dan pada ponsel sekarang sudah berwarna dimana sistem pewarnaannyapun berbeda-beda kualitasnya tergantung dari banyaknya warna yang akan tertampil dan banyaknya sel (pixel).



5. Buzzer
Alat output yang berfungsi untuk mengubah gelombang elektromagnetik yang di berikan oleh baseband menjadi gelombang suara yang merambat pada udara dimana rambatan gelombang tersebut akan terdengar oleh manusia sebagai music tandanya telepon masuk atau sms masuk.



6. Vibrator
Vibrator merupakan motor listrik kecil (dinamo) yang mempunyai bandul yang tidak seimbang,. disaat bandul tersebut berputar dengan cepat, maka akan menghasilkan getaran lembut yang akan terasa oleh manusia.



7. LED
Berfungsi sebagai penerangan pada layar tampilan (LCD) juga pada keypad. Led merupakan dioda yang akan menghasilkan cahaya jika diberi muatan listrik oleh baseband.



8. Infra Red
Infrared dapat difungsikan sebagai media pengiriman data ataupun penerimaan data, prosesnya yaitu dengan menggunakan signal infra merah ponsel dapat di koneksikan dengan komputer ataupun kepada ponsel lain.



9. Bluetooth
Bluetooth fungsinya sama dengan inframerah hanya saja pada bluetooth menggunakan sistem radio untuk pengiriman ataupun penerimaan data. Kualitas bluetooth lebih baik ke timbang menggunakan infra red karena bluetooth dapat di gunakan pada jarak yang cukup jauh bahkan bisa mencapai 1 kilometer dan tidak terpengaruh oleh halangan – halangan.



10. Kamera
Kamera fungsinya untuk mengambil gambar, baik gambar diam maupun gambar bergerak.



 Komponen Koneksi
Komponen koneksi adalah komponen yang akan mengkoneksikan dengan alat lain, seperti charge, kartu sim, dll.
1. Konektor Battery
Konektor battery alat yang menghubungkan battery dengan mesin ponsel.


b. SIM Reader
Simcard reader adalah komponen untuk mengkoneksikan kartu SIM kepada mesin ponsel.


c. Plug In
Plug in adalah komponen untuk mengkoneksikan trafo charge, handsfree, kepada mesin ponsel.


c. Rubber
Rubber terbuat dari karet silicon yang mempunyai serat penghantar untuk mengkoneksikan LCD atau biasanya digunakan untuk mengkoneksikan Microphone ke PCB.

d. Fleksibel
Fleksibel merupakan sebuah alat penghatar seperti kabel, hanya saja terdapat banyak jalur. Fleksibel biasanya digunakan untuk mengkoneksikan LCD ke PCB.



e. Keytone
keytone adalah alat untuk menghubungkan interface keypad, bahan yang menghubungkannya ada yang menggunakan bahan karbon dan terbuat dari seng. Biasanya yang terbuat dari karbon sering kali rusak.
